机床磨削力传感器研究
发布时间：2014-06-06
点击次数：
- 发布时间：
- 2014-06-06
- 文章标题：
- 机床磨削力传感器研究
- 内容：

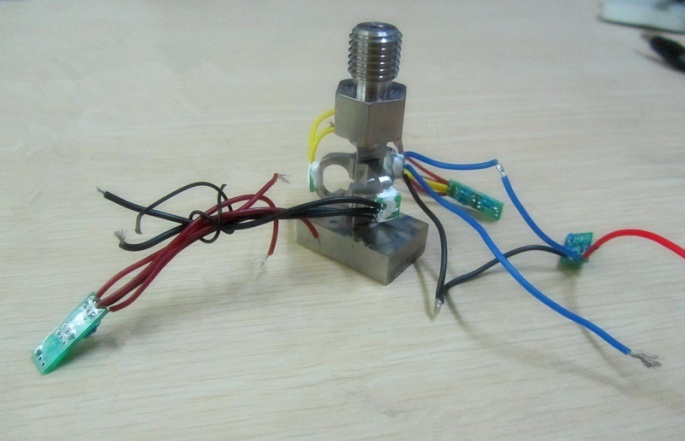

该磨削力传感器包括接触头、上三角导向梁、下三角导向梁，以及悬耳。在悬耳封装有硅芯片或金属应变片，利用硅芯片或金属应变片组成惠斯通电桥，与外部处理电路相连。使用时，将磨削力传感器作为机床侧限位夹具与被加工工件连接起来，磨削力的切向力经正交分解后通过接触头作用在悬耳上，使得悬耳发生弯曲变形，该弯曲变形传递到硅芯片或金属应变片上，使得压敏电阻的阻值发生变化，使由压敏电阻构成的惠斯通电桥的输出端输出与被测切向力成正比的电信号，从而实现切向力的测量。磨削力传感器既能测量砂轮的磨削状态，同时又不破坏机床结构的完整性和系统刚度，具有结构简单、测量量程大、灵敏度高、应用范围广、信噪比高等优点。
