实验一：离心压缩机脉动压力捕捉分析综合实验

实验内容简介:以离心式压缩机为实验对象，利用高频响压力传感器测量结构单元壁面上的非定常压力，测量点设置5个，进口，出口，管道等位置，开展时、频特征分析。进而获得压缩机的喘振特性曲线。（图1所示）

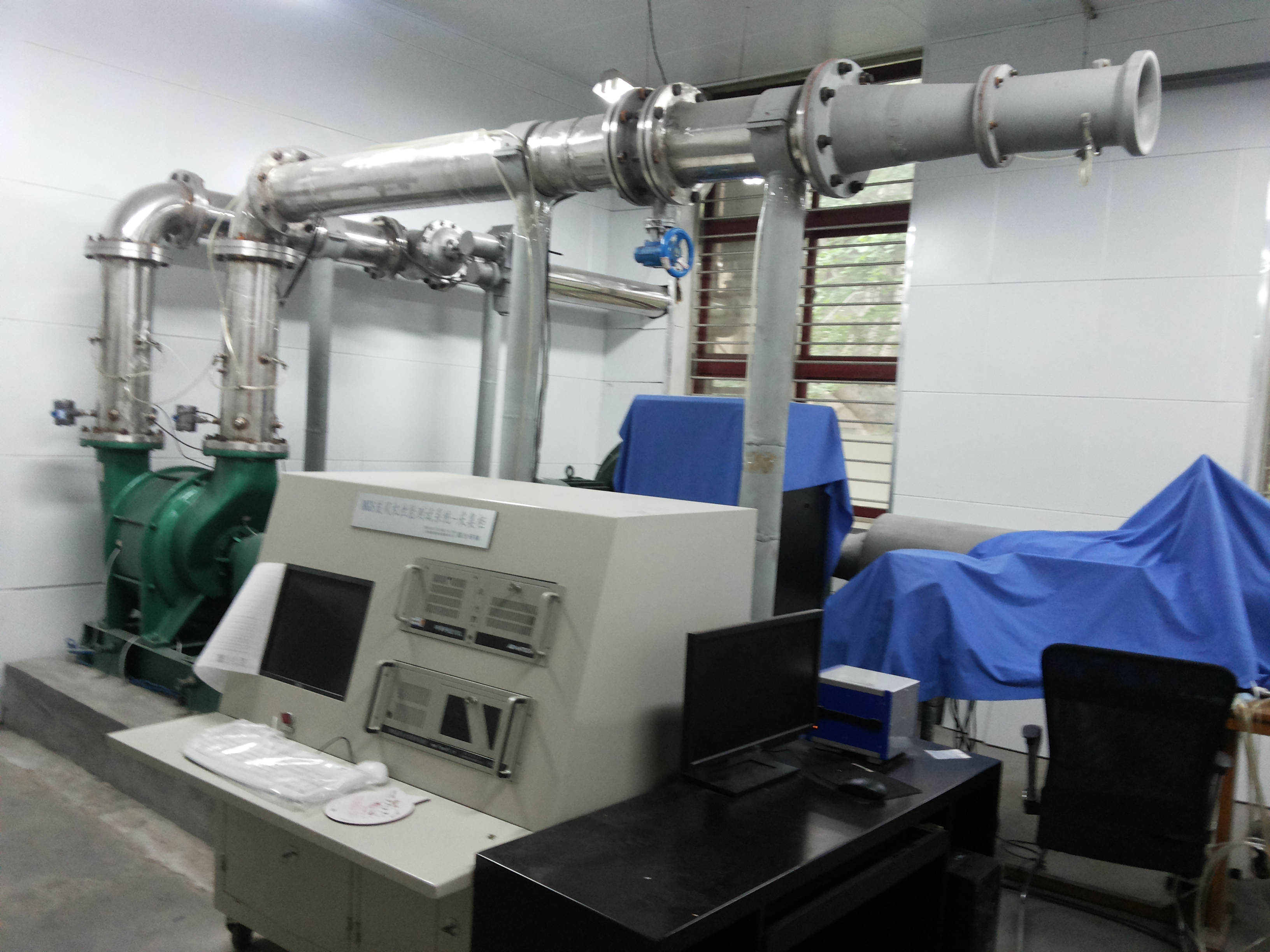

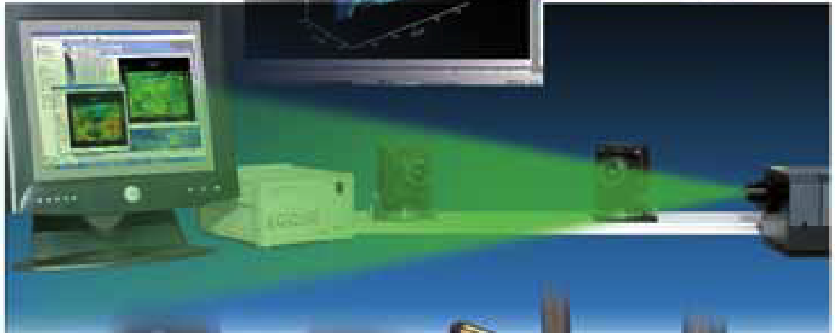

图1 离心压缩机脉动压力实验台图2 粒子图像测速系统

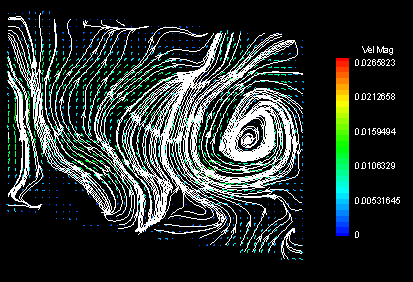

实验二圆形截面管路内ＰＩＶ流场测量方法校正

实验内容：本开放实验系统首先展现粒子图像测速仪的原理，粒子图像测速系统的组成，包括成像系统和分析显示系统，可以让学生全面理解粒子图像测速仪的工作原理。同时还需要补充物理光学的知识。在此基础上可开展试验测试。（图2所示）

在圆形截面管道中，由于管路和管道内外介质对光线的折射率不同，视场本身将不可避免地产生光学畸变，从而导致测量结果的偏差．为了解决这一问题，很多学者在圆管外加装一个透明的方形光学校正箱，箱内充满和管内流体相同的介质，可以明显减小光学畸变效应。但是由于流体介质水折射系数ｎ＝1.33和管路介质玻璃折射系数ｎ＝1.5不同，故仍然存在图像形变。因此,壁面附近的图像失真问题还有待解决。
