我的新闻

       11月2日，李盛涛教授课题组博士生茹佳胜在《Materials & Design》（IF：6.289）杂志发表了题为“Enhanced energy storage properties of thermostable sandwich-structured BaTiO₃/polyimide nanocomposites with better controlled interfaces”的研究论文。该研究报道了一种制备多层聚酰亚胺薄膜的新方法及其对材料介电和击穿性能的影响机制。

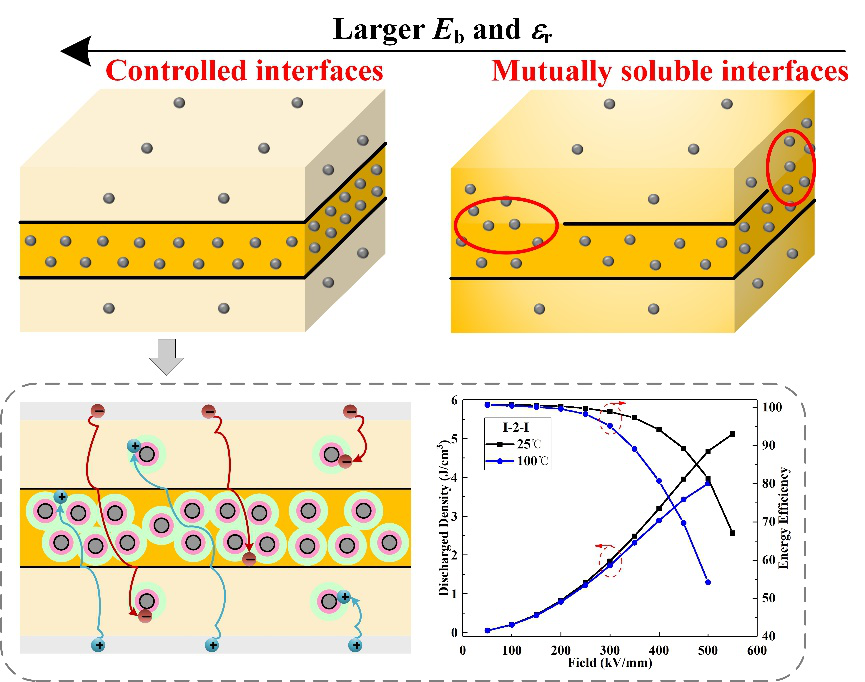

在众多储能设备中，电介质电容器具有功率密度大、充放电速度快、工作电压高、使用寿命长等优点，然而较低的储能密度制约了其应用前景。近年来，多层结构成为提高电介质材料储能密度的研究热点。针对聚酰亚胺/钛酸钡纳米复合电介质，该研究提出了一种通过逐层热酰亚胺化来制备多层材料的新方法，相比于常规热酰亚胺化方法制备出的多层材料，该方法所制试样具有更规整的界面结构、更有序的纳米粒子分布以及更好的块体致密性，从而获得更高的击穿强度和储能密度，尤其是具有很好的热稳定性。其常温和高温（100 ^oC）的放电储能密度分别约5.1 J/cm³和3.9 J/cm³。该研究还提出了一个基于双极性电荷输运的机理模型，从微观角度解释了三层结构和这一全新制备方法能够有效提高电介质材料击穿强度的具体机理。
