我的新闻

西安交通大学卢晨阳教授团队通过固相反应法和等离子体烧结制备了三种类型的致密hollandite样品，包括Ba_1.23Al_2.46Ti_5.54O₁₆、Ba_1.15Cr_2.3Ti_5.7O₁₆和相对密度高于95%的Ba_1.15Ti_2.3Ti_5.7O₁₆。其中热重分析（TGA）结果表明，SPS制备的三种hollandite致密颗粒具有良好的热稳定性和高温抗氧化性，可以作为135Cs的潜在废料形式。Ba_1.15Cr_2.3Ti_5.7O₁₆表现出最好的Ba固定化，根据240小时的浸出实验，其化学耐久性最好，在半动态浸出（pH=2）时，Ba的累积释放量为0.62mmol/m2。元素的浸出率随时间增加不断减少，最后达到动态平衡，从而长期浸出率趋于恒定。这是因为主导的浸出机制从最初的快速溶解和表面效应转换为长期扩散。Ba_1.15Cr_2.3Ti_5.7O₁₆样品在pH=2的盐酸溶液中静态浸出14天后，表面被腐蚀，在特殊晶向的晶面上发现了腐蚀坑，这说明不同晶向具有不同的耐腐蚀性。Ba_1.15Cr_2.3Ti_5.7O₁₆表现出良好的热稳定性和耐腐蚀性，因此可以作为一种潜在的核废料形式来固定长寿命和高流动性的Cs。

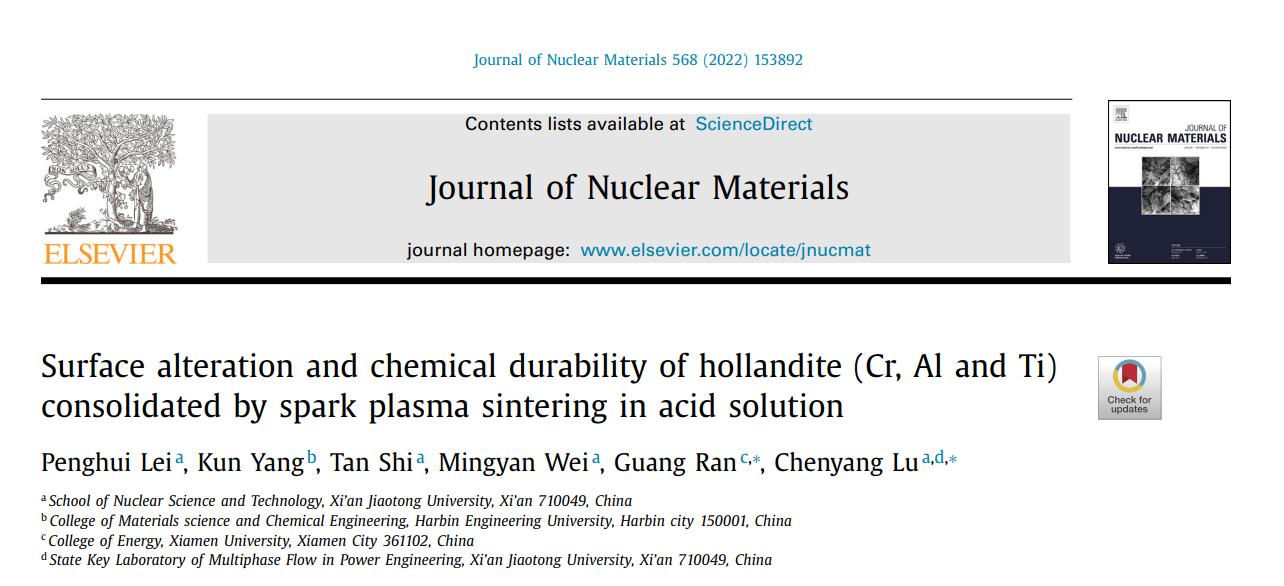

相关研究成果以题为“Surface alteration and chemical durability of hollandite (Cr, Al and Ti) consolidated by spark plasma sintering in acid solution”论文发表在“Journal of Nuclear Materials” 期刊上。
